Luminatoare continue arcuite GRILLODUR^®

GRILLODUR^® este ușor și are performanțe termice excelente, rezistență mecanică și rezistență chimică și la foc. Asigură iluminat fără strălucire și fără umbre pentru o iluminare optimă în orice moment.

• Echipat cu sisteme de trape și dispozitive de deschidere corespunzătoare, luminatorul continuu GRILLODUR^® poate fi folosit pentru ventilație de confort zilnică și pentru evacuarea eficientă a fumului și a căldurii
• Protecție împotriva căderii (prin tavan) cu panouri GRILLODUR^®. Deschiderile trapelor pot fi echipate cu un sistem de protecție împotriva căderii (prin tavan) pentru siguranță maximă pe acoperiș
• Accesorii, cum ar fi socluri reglabile, conexiuni sigure cu membrane de acoperiș și sisteme inteligente de management al clădirilor pot fi configurate în funcție de cerințele proiectului
• Soluția prefabricată ajunge la fața locului gata pentru montaj rapid și eficient
• Disponibilă ca soluție end-to-end, de la consultanță de proiectare la montaj

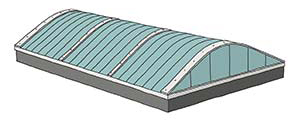

Luminatorul continuu arcuit GRILLODUR^®, ilustrație din exterior

Alte sisteme GRILLODUR^®

Luminatoare continue GRILLODUR^® înclinate

• GRILLODUR^® este un panou compozit, format din cel puțin două foi din fibră de sticlă semitransparente cu miez filat din sticlă izolatoare. Foile din fibră de sticlă sunt lipite la un toc autoportant din aluminiu.
• Panourile sunt fabricate ca elemente cu lățimea de 2.000 mm și livrate la fața locului pentru montajul rapid și eficient al unui luminator continuu.

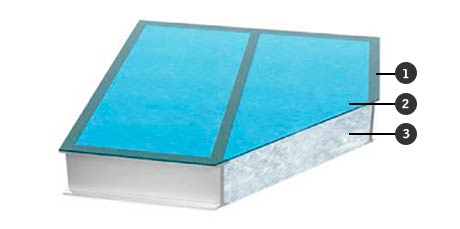

1) Profil de aluminiu   2) Foaie din fibră de sticlă
3) Sticlă izolatoare filată

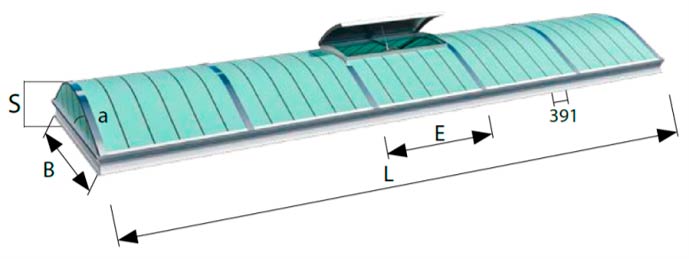

Mărimi și dimensiuni

Diferitele combinații de culoare a vitrajului, grosimea foii de fibră de sticlă și densitatea miezului de sticlă izolatoare pot oferi o gamă largă de performanțe termice și de iluminare naturală.

Parametrii panoului:

• Tipuri de vitraje: structuri cu 2, 3 și 4 straturi
• Patru culori standard: natural, albastru, gri și alb translucid
• Grosimea plăcii din fibră de sticlă: 1,1 până la 2,0 mm

Performanță (în funcție de compoziția panoului):

• Valoare U a geamurilor: până la 0,8 W/m²K
• Transmiterea energiei solare: min. 21%
• Transmiterea luminii: de la 76% la 13%
• Zgomot propagat în aer: până la 36 dB
• Acoperiș dur opțional B _ROOF(t1) în Natural Tint NT

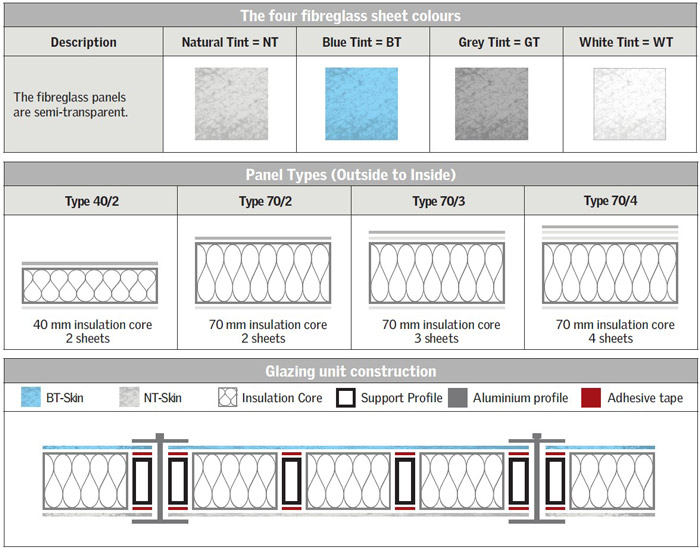

Parametrii panoului și prezentarea generală a construcției

Descarcă prezentarea generală a luminatoarelor continue arcuite GRILLODUR^® Informații tehnice – Panouri de sticlă

• Sistem de luminator ușor, de aprox. 10 kg/m²
• Elementele prefabricate contribuie la montaj rapid și eficient
• Lățimea minimă de comandă 1,0 m, lățimea maximă de comandă 7,0 m
• Iluminare difuză omogenă, fără strălucire sau umbre
• Vitraje cu diferite culori și performanțe
• Aviz tehnic al instituțiilor naționale germane (AbZ Z-10.1-415)
• Sarcina de zăpadă de până la 2,5 KN/m² (în funcție de construcție
• Trape simple și în dublu canat pentru SHEV certificate, conform EN 12101-2
• Suprafața de evacuare a căldurii topibile conform DIN 18230
• Siguranță prin protecție împotriva căderii (prin tavan) conform GS-BAU-18
• Rezistență la impact conform EN 14963 SB1200
• Rezistență la impact conform EN 13964, Anexa D, Clasa 1A
• Siguranță la lovirea cu mingea conform DIN 18032-3
• Rezistență la grindină conform testului de rezistență la spargere conform ASTM D 3841-82 Pnt. 7.10
• Rezistența chimică ridicată poate fi evaluată pentru fiecare proiect individual
• Izolare termică bună; transmitere termică scăzută
• Izolare înaltă împotriva zgomotului propagat în aer și izolare fonică
• Acoperiș dur opțional B_ROOF(t1)

Echipate cu un sistem de trape corespunzător și diferite dispozitive de deschidere corespunzătoare, luminatoarele GRILLODUR^® pot fi folosite pentru evacuarea eficientă a fumului și a căldurii, precum și pentru ventilație de confort zilnică.

• O gamă de tipuri și dimensiuni de trape de luminator, care oferă potrivirea și performanța potrivite pentru fiecare proiect.
• Sisteme SHEV certificate, testate conform DIN EN 12101-2, care oferă cel mai înalt nivel de protecție împotriva incendiilor.
• Smartcontrol este un sistem inteligent opțional de management al clădirii pentru controlul confortabil și sigur al tuturor SHEV și sistemelor de ventilație de confort.

Explorează soluțiile noastre, de evacuare a fumului și căldurii și de ventilație de confort, certificate

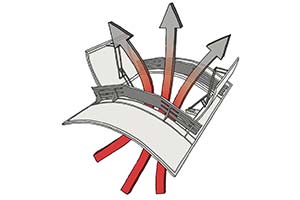

Ventilație și evacuare a fumului și căldurii, priveliște interioară GRILLODUR^®

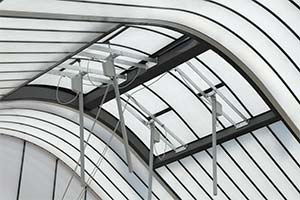

Sistem de ventilație pentru luminator GRILLODUR^®, vedere interioară
